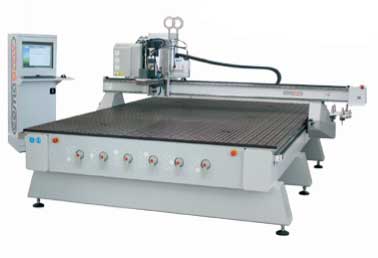

Fresa 3D CNC NOTUS - incidere, tagliare, cordonare plotter in piano
La serie Notus, CNC, è stata progettata per l’utilizzo industriale con cambio utensile automatico pneumatico, testa fresante fino a 8KW ISO-30 e tavolo vacuum con un massimo di 6 zone individuali. Produzioni industriali possono essere realizzate in modo economico e semplice.
Richiedi Informazioni Apri Chat Dettagli ProdottoDettagli prodotto
La serie Notus CNC é stata creata per l'utilizzo industriale. Le macchine vengono prodotte con il tavolo di lavoro anche in formato individuale secondo la richiesta del cliente. Possono essere adattati e personalizzati per le più varie applicazioni. Sia la testa fresante da 8KW che il cambio utensile automatico il quale a secondo il modello supporta 4, 6 o 8 utensili, offrono la possibiltià di realizzare lavori complessi in modo veloce ed efficiente.L'utilizzo dei robusti e resistenti motori servo con una potenza fino a 750 W garantisce una velocità e precisione altissima.
Con le varie testine disponibili si può: tagliare, cordonare, fresare, scontornare, fustellare, incidere, realizzare scansioni 3D, e scontornare lavori stampati grazie alla telecamera che riconosce automaticamente crocini di riferimento. La testa da taglio pneumatica tangenziale permette di tagliare materiali difficili come guarnizioni senza problemi. Il fissaggio ottimale del materiale avviene tramite il tavolo vacuum regolabile a zone. Produzioni industriali possono essere realizzate in modo efficiente e automatizzato.
fresare, incidere, tagliare, scontornare, cordonare, fustellare
modelli:
Notus 1600; area utile: 2100 x 1600mm
Notus 3000; area utile: 2100 x 3200mm
Notus 4000; area utile: 2100 x 4200mm
Varie teste fresanti possono essere montati:
testa fresante da 8KW ISO-30 con cambio utensile automatico 8x
testa fresante da 5,4 KW ISO-30 con cambio utensile automatico 8x
testa fresante ad alta frequenza da 1,5 o 4,6 KW 40.000 giro / minuto, ISO-20 con cambio utensile automatico 8x
motori servo ad alta potenza: 750W, avanzamento fino a 785m/sec anche con la testa fresante da 8KW !
Informazioni tecniche
Assi: 3 assi: x,y,z
Movimento asse Z: 175 mm / 150mm modello Zonda Plus
Area di lavoro:
Notus 1600: 2100 x 1600 mm
Notus 3000: 2100 x 3200 mm
Notus 4000: 2100 x 4200 mm
Tavolo di lavoro: tavolo vacuum
Diametro porta utensile: da 4 a 16 mm
Costruzione: acciaio/profili doppi in alluminio
Cuscinetti: cuscinetti a sfera lineari in tutti gli assi
Motori: motori servo 750W
Numero motori asse y: 2
Risoluzione meccanica: 0,01 mm
Velocità di avanzamento standard: 0,5 - 500 mm/s
Velocità di avanzamento Zonda Plus : 0,5 - 785 mm/s
Massima potenza mandrino: 12.000 W
Velocità mandrino: fino a 80.000 rpm
Controller: Pilot 3D Controller
Interfaccia: LPT/Ethernet
Linguaggio: HPGL / DXF / G-Code
Assorbimento macchina: 380V 16A
Assorbimento vacuum: le pompa vacuum per Zonda/Mistral/Notus lavorano con 380V
Emissione acustica simulata: < 70dB
Emissione acustica fres: ca. 76 - 94 dB (A); varia secondo il materiale
Condizioni ambientali: temperatura: 18°C - 26°C umidità: 35%-80% (senza formazione di condensa)
Dimensioni e peso:
1600: 263 x 210 x 137 cm 850kg / modello Plus: 1400kg
3000: 263 x 375 x 137 cm 1000kg / modello Plus: 1800kg
4000: 263 x 475 x 137 cm 1250kg / modello Plus: 2200kg
Tavolo vacuum: incluso
Testa tangenziale oscillante: opzionale
Testa tangenziale pneumatica oscillante: opzionale
Telecamera: opzionale (riconoscimento automatico di crocini di riferimento)
Cordonatura: opzionale
V-Cut: opzionale
Kiss-Cut: opzionale
Ulteriori opzioni: lastra di protezione in MDF, kit utensili, Software Insigna Full 2.5D o Pro 3.0D, adattatore
per aspirazione con diametro da: 40,90,110,125 mm, sistema di raffreddamento per utensili
